时间就是金钱，精度就是生命

　　“小王，你带上水准仪和钢尺，去前面那个弯道测一下横坡。”项目经理的话音刚落，工程师王磊的内心就开始计算：架设仪器、找平、立尺、读数、换点、记录、再换点……一个断面测下来至少20分钟，遇到车流量大的路段还得频繁避让车辆，原本半天能完成的工作往往要拖到天黑。更让人头疼的是，回到办公室还要把记录本上的数据一个个敲进电脑，计算、复核、出报告，稍不留神就会出错。

　　这样的场景，每天都在无数道路工程现场上演。根据行业统计，传统人工测量一个横坡断面平均耗时15-20分钟，数据后处理时间另算，而且至少需要2名检测人员配合。如果遇到复杂立交匝道或夜间施工，效率更低，安全隐患也更大。

　　好消息是，随着传感器技术和算法的进步，这一切正在改变。本文将为您全面解析路面横坡自动测量系统的设计思路，从硬件选型到核心算法，带您了解如何打造一套能够替代人工、实现高精度自动测量的功能样机。掌握这些方法，您或许能让横坡检测效率提升5倍以上。

　　一、系统总体架构：从“人工目测”到“数字感知”

　　路面横坡自动测量系统的核心任务，是代替人工完成“两点相对高程差/水平距离”的测量与计算。要实现这一目标，系统需要具备三个基本能力：感知路面特征、测量相对高度变化、计算并输出坡度值。

　　从架构上看，一套完整的自动测量系统通常包含以下几个核心模块：

　　感知层：通过各类传感器获取原始数据，如激光测距传感器、倾角传感器、视觉相机等。

　　处理层：对传感器数据进行滤波、融合、计算，提取有效信息。

　　控制层：协调各模块工作时序，执行测量流程。

　　输出层：将计算结果以可视化方式呈现，或通过接口上传至数据库。

　　在实际设计中，需要考虑是采用车载动态测量方案，还是静态定点测量方案。前者适合路面普查和快速检测，后者适合施工过程控制和交工验收。本文主要聚焦于静态高精度测量方案，这是目前工程验收的主流需求。

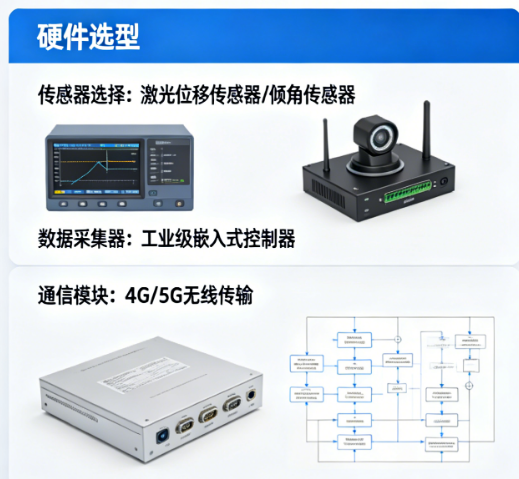

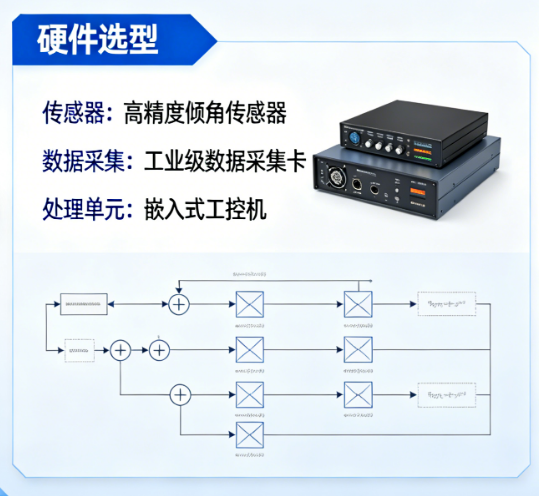

　　二、硬件选型：传感器的“黄金组合”

　　硬件选型是系统设计的第一步，也是最关键的一步。选错了传感器，再牛的算法也无法弥补。

　　2.1 测距传感器：精度决定下限

　　测距传感器是测量相对高程变化的核心部件。目前主流的方案包括激光测距、超声波测距和视觉测量。

　　激光测距传感器是高精度测量的首选。其优势在于测量速度快、精度高(可达毫米级甚至亚毫米级)、抗干扰能力强。某专利公开的路面横坡测量仪采用激光发射器与激光接收器配合的方式，通过测量激光光斑位置变化来解算高程差。在选型时，需要关注几个关键参数：测量精度(一般要求±1mm以内)、测量范围(根据路面横坡变化范围确定，通常±10%即可覆盖绝大多数场景)、响应速度(动态测量时要求更高)。

　　倾角传感器用于测量设备自身的姿态。在测量过程中，需要确保测量基准是水平的，否则会引入系统误差。采用高精度MEMS倾角传感器，可以实时监测设备是否水平，并在数据处理时进行补偿。福格勒的自动纵横坡控制系统Niveltronic Plus中，就集成了高精度倾角传感器来精确确定横向轮廓。

　　测距传感器(如激光测距模块)则用于测量测量点与路面之间的垂直距离。在静态测量方案中，可以通过测量多个点的相对距离来计算坡度。

　　2.2 辅助传感器：提升系统鲁棒性

　　除了核心传感器，一些辅助传感器也能显著提升系统性能。

　　温度传感器用于温度补偿。激光在空气中传播时，温度变化会引起折射率变化，从而影响测距精度。特别是需要在户外全天候工作的系统，温度补偿必不可少。

　　GPS/北斗模块用于定位和坐标同步。如果系统需要与GIS数据结合，或者进行长期变形监测，高精度定位模块就非常必要。广西路建集团的边坡监测采购中，就明确要求北斗接收机支持高精度定位，平面精度≤±2.5mm。

　　气象传感器(温湿度、气压)用于环境补偿，进一步提升复杂环境下的测量稳定性。

　　2.3 硬件集成：从“散件”到“系统”

　　选好传感器后，如何将它们集成成一个稳定可靠的整体，是样机开发的关键。需要注意以下几点：

　　结构设计：确保所有传感器在机械结构上刚性连接，避免因振动或温度变化产生相对位移。底座需要设计水平调节机构，方便现场快速调平。

　　电气设计：考虑电源管理(电池供电或外接电源)、信号传输(有线或无线)、电磁兼容性(特别是在隧道等复杂环境中，电磁干扰可能严重影响测量精度)。

　　防护等级：道路现场环境恶劣，要求设备具备防尘、防水能力。一般要求防护等级达到IP65以上，部分应用场景甚至要求IP68。

　　中铁六局在研发运梁车坡度监测系统时，团队经历了17轮优化与实测，最终实现了在5°大坡下测量误差稳定在±0.1°内的优异表现。这充分说明，硬件选型只是开始，系统集成和反复验证才是保证精度的关键。

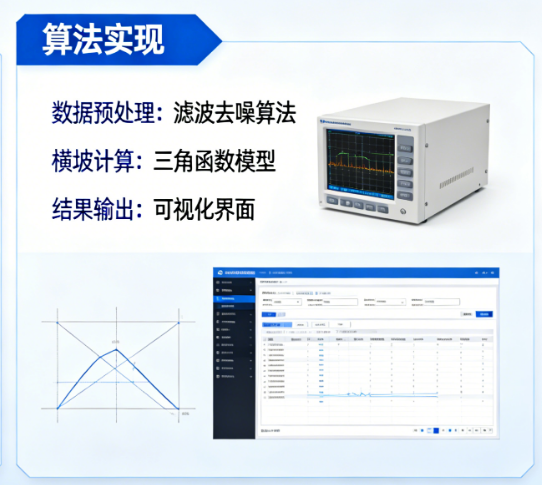

　　三、算法实现：从“数据”到“坡度”的华丽转身

　　有了硬件采集的原始数据，接下来就需要通过算法将其转化为直观的横坡值。这是系统的“大脑”，决定了最终输出的准确性和可靠性。

　　3.1 数据预处理：去伪存真

　　传感器采集的原始数据往往包含噪声和异常值，需要进行预处理。

　　滤波算法：常用的有移动平均滤波、中值滤波、卡尔曼滤波等。对于激光测距数据，可以采用卡尔曼滤波融合多帧数据，有效抑制随机噪声。

　　异常值剔除：路面上的杂物、坑洼、标线等都可能产生异常测量值。可以设置合理的物理范围阈值(如横坡不可能超过±15%)，并结合统计方法(如3σ原则)剔除离群点。

　　多传感器融合：将不同传感器的数据进行时空对齐，相互校验。例如，激光测距数据可以与倾角数据进行一致性检查，如果发现矛盾，说明某个传感器可能出了问题。

　　3.2 核心算法：从“两点法”到“点云拟合法”

　　横坡计算的基本原理是：高程差/水平距离。但如何准确获取这两个值，不同算法有不同的实现路径。

　　两点法：最直接的方法，对应传统人工测量的“水准仪+钢尺”模式。系统测量两个点的相对高程和水平距离，直接计算坡度。优点是简单直接，缺点是对单点测量精度要求高，且容易受局部不平整影响。

　　多点拟合法：测量多个点，用最小二乘法拟合出一条直线，直线的斜率即为横坡值。这种方法能有效抑制局部起伏带来的误差，结果更稳定可靠。东南大学的一项专利提出了一种自适应识别变坡点的点云横坡计算方法，通过滑动窗口分析斜率变化，自动找到变坡点位置，然后分别对左右幅进行拟合，从而实现更精准的横坡计算。

　　点云处理法：当采用激光雷达(LiDAR)等面扫描设备时，可以获取整个断面的密集点云数据。通过点云处理算法，可以精确提取路面特征点，计算横坡。相关研究表明，基于LiDAR点云的方法与现场人工测量的差异可控制在0.02%至0.46%之间，精度相当可观。

　　3.3 算法优化：让机器更“聪明”

　　自适应变坡点识别：不是所有道路断面都是单一横坡。在弯道超高段、加宽段，横坡可能发生变化。优秀的算法应该能自动识别变坡点，分别计算左右幅的坡度。

　　多源数据融合：结合视觉图像信息，可以帮助算法更准确地识别车道线、路缘石等特征点，为横坡计算提供更可靠的参考基准。

　　实时校准：系统应具备自动校准功能。例如，每次开机时自动测量一个已知水平基准面，用于校准传感器零漂;定期检查电池电压，确保传感器工作在额定电压范围。

　　四、功能样机开发：从图纸到现场

　　从硬件选型到算法实现，最终都要落实到一台能够稳定工作的样机上。这个过程中有几个关键环节需要注意。

　　模块化设计：将系统划分为传感器模块、主控模块、电源模块、通信模块等独立单元，便于调试和升级。出现问题时可快速定位故障模块。

　　人机交互设计：现场操作人员可能不是技术专家，界面设计要简洁直观。中铁六局研发的坡度监测系统采用“开机自校准、数据实时刷、超限强提醒”的“傻瓜式”操作，让司机直呼“以前靠经验猜，现在看屏幕心里特有底”。这个思路值得借鉴。

　　现场测试验证：实验室数据漂亮不等于现场表现好。需要在不同工况下进行充分测试：晴天雨天、白天黑夜、高温低温、不同路面类型(沥青、水泥)、不同坡度范围。武两高速项目中，团队扎根工地28天，采集137组坡道运行数据，才最终完成系统优化。

　　数据接口与兼容性：测量数据要能方便地导出或上传。常见需求包括：蓝牙传输至手机APP、USB导出Excel、无线网络上传至云平台。广西南横高速的边坡监测项目中，系统通过云平台实现了数据实时更新和预警信息主动推送。

　　五、未来趋势：从“自动化”到“智能化”

　　随着技术进步，路面横坡测量系统正朝着更智能的方向发展。

　　多模态感知：融合激光、视觉、雷达等多种传感器数据，实现更全面的路况感知。

　　边缘计算：将数据处理算法嵌入设备端，减少对云端依赖，实现实时预警和反馈。

　　数字孪生：测量数据直接与BIM/GIS模型关联，形成道路的数字孪生体，为养护决策提供数据支撑。

　　全生命周期管理：从施工期到运营期，同一套系统持续监测横坡变化，为路面性能衰减分析提供长期数据。

　　结语

　　从人工水准仪到自动测量系统，变的不仅是工具，更是整个工作方式的革命。硬件选型决定了系统性能的“下限”，而算法优化则决定了实际表现的“上限”。只有两者有机结合，才能打造出真正可靠的横坡自动测量系统。

　　对于正在规划此类项目的工程师，建议从明确应用场景开始：是用于施工过程控制，还是交工验收?是静态定点测量，还是车载动态普查?场景决定需求，需求驱动设计。然后，围绕核心需求进行硬件选型和算法开发，过程中注重模块化设计和现场验证。记住，一套优秀的测量系统，不仅要有“精度”，还要有“稳定性”和“易用性”——因为最终用它的，是那些站在烈日下、寒风中的一线测量员。

　　常见问答

　　问1：横坡自动测量系统的精度能达到多少?

　　答：精度取决于传感器选型和算法设计。采用高精度激光传感器(测量精度±1mm以内)和倾角传感器(精度0.01°以内)，结合多点拟合算法，系统可以实现横坡测量误差控制在±0.1%以内。中铁六局研发的坡度监测系统在5°大坡条件下，误差稳定在±0.1°以内;基于LiDAR点云的方法与人工测量的差异可控制在0.02%至0.46%之间。

　　问2：系统需要几名操作人员?

　　答：这是自动测量系统的核心优势之一——单人即可完成操作。传统人工测量需要至少2人配合(1人操作仪器、1人立尺)，而自动测量系统架设好后，只需1人操作设备或甚至完全无人值守。部分系统还支持远程控制和数据自动上传，进一步减少现场工作量。

　　问3：在隧道内或强电磁干扰环境下能用吗?

　　答：这确实是技术难点。隧道内GNSS信号丢失，强电磁干扰可能影响传感器工作。解决方案包括：采用惯性导航系统进行航迹推算;选用抗电磁干扰能力强的传感器(如光纤传感器);增加屏蔽和滤波设计。中铁六局在研发过程中就专门针对隧道电磁干扰问题进行了优化。

　　问4：系统的续航能力如何?

　　答：取决于电池容量和功耗设计。静态测量模式功耗较低，普通锂电池可支持8小时以上连续工作。如果配备太阳能供电系统，可以实现长期无人值守监测。车载动态测量模式功耗较高，需要车辆电源供电或大容量电池组。

　　问5：测量数据如何导出和处理?

　　答：现代系统通常提供多种数据接口：USB直接导出Excel/CSV格式;蓝牙连接手机APP实时查看;WiFi/4G上传至云平台自动生成报告。部分系统还支持与测量平差软件对接，实现数据后处理自动化。
