在三坐标测量领域，脱机编程已经成为提升设备利用率的必备技能。然而，很多刚刚接触NETDMIS5.0的新手，面对导入CAD模型后测头“插进零件里”的诡异画面，往往一脸茫然——明明实际测头是竖直向下的，软件显示却是歪的，一测量点测头还要进入到零件里面，这到底是怎么回事?其实，这不是软件出bug了，而是你漏掉了一个关键步骤：虚拟找正。本文将为你完整梳理NETDMIS5.0脱机编程的完整流程，从CAD导入、虚拟找正到程序生成与调试，并重点剖析虚拟找正中5个最容易踩坑的细节，让你少走弯路，快速上手。

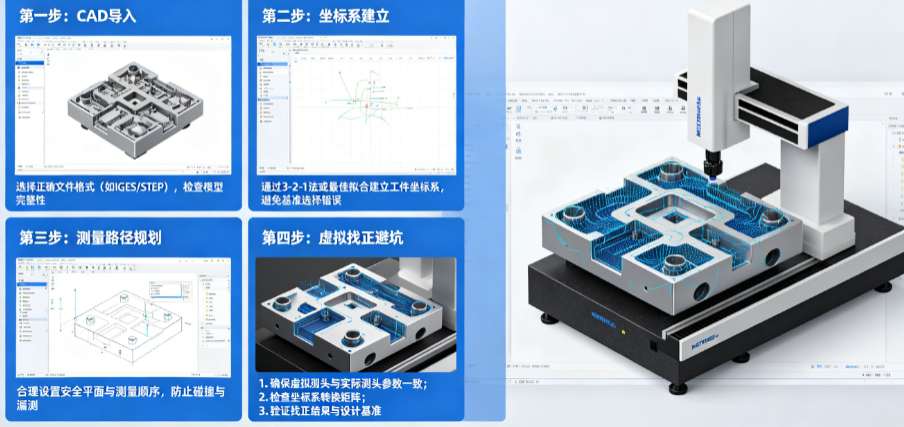

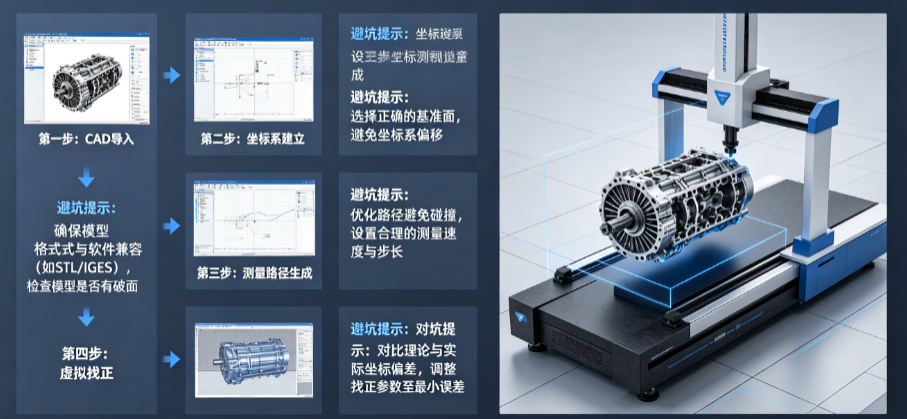

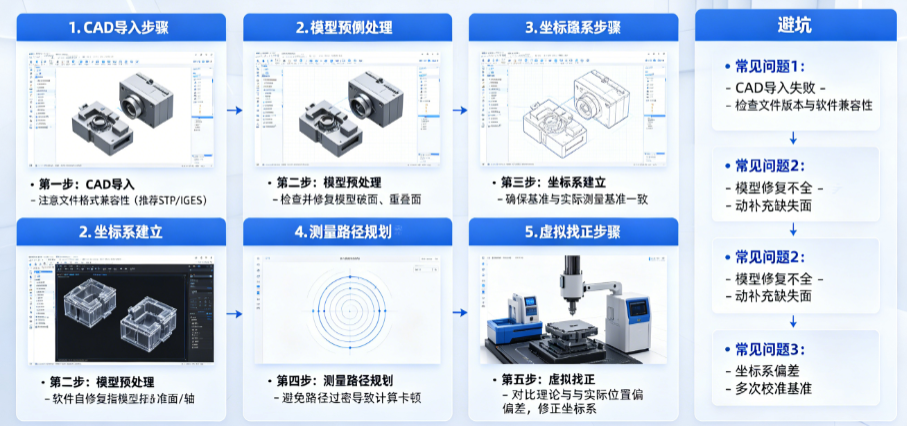

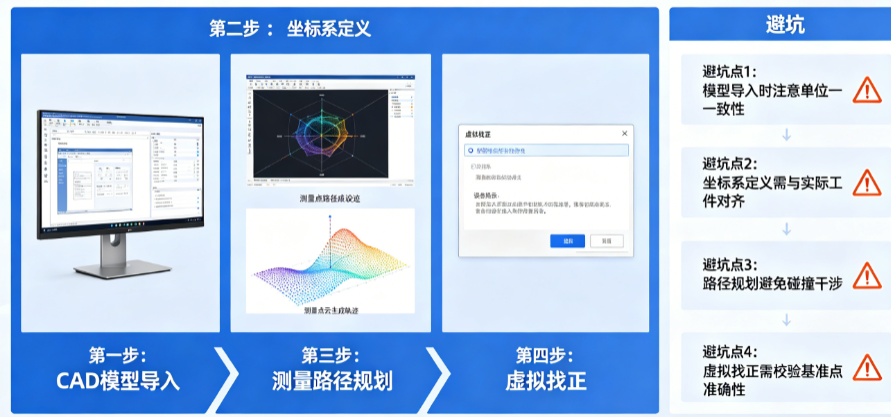

　　第一部分：脱机编程完整流程——七步搞定一个测量程序

　　第一步：硬件配置与测头定义

　　在开始任何脱机编程工作之前，必须先告诉软件你的测量机是什么样的。这一步看似基础，却被很多新手忽略。点击“硬件配置”菜单，配置机器模型——比如常见的Daisy121510机型。软件需要知道机器的工作台大小、行程范围，才能在后续的虚拟找正中自动计算合适的摆放位置。

　　紧接着是测头系统的定义和校验。在脱机编程中，你需要定义测头的类型(如TP200触发式测头)、角度(如A0B0)、测针长度和直径。这些信息会影响到后续测量时软件计算的接近方向和回退距离。特别提醒：校验测头和测量时的触测速度一定要设置一致，否则会导致测量结果偏差。

　　第二步：导入CAD模型

　　完成硬件配置后，就可以导入工件的CAD模型了。NETDMIS5.0支持iges、step、dxf等主流CAD格式。导入后，你会看到模型出现在图形区——但这时候的摆放位置是软件的“默认状态”，很可能不在机器的工作台范围内，或者朝向和实际测量时的摆放不一致。

　　这就是为什么很多新手一上来看到测头“插进零件里”的原因——软件不知道零件在测量机上怎么摆的，只是按默认方式显示了而已。别慌，这不是故障，下一步的虚拟找正就是专门解决这个问题的。

　　第三步：虚拟找正——把模型“摆正放好”

　　虚拟找正是整个脱机编程中最关键的环节，也是坑最多的环节。它的本质是告诉软件：这个零件在实际测量机上是如何摆放的——具体在哪个位置、朝向哪个方向。

　　操作路径：坐标系——虚拟找正。在弹出的对话框中，有两个核心功能需要设置：平移和旋转。

　　平移功能负责把模型放到机器的测量范围内。如果你已经配置了机器模型，可以直接点击“默认位置”按钮，软件会自动计算一个位置，让模型显示在工作台面的正中心。如果你需要手动调整，在平移框中输入数值，记得勾选“激活”，然后点击“应用”查看效果。

　　旋转功能负责调整模型的朝向。NETDMIS的旋转角度遵循右手法则——如果不确定方向，可以每次旋转15度，点一次“应用”看一次效果，直到满意为止。

　　关键认知：虚拟找正只影响显示和脱机模拟运行，实际联机测量时并不会因为虚拟找正没做就发生碰撞。但如果看着别扭导致你编程时取点方向错误，那才是真正的问题。

　　第四步：手动模式下的基准元素测量

　　虚拟找正完成后，就可以开始真正的“编程”了。首先确保软件处于“程序模式”(红色图标状态)，这样鼠标点击CAD模型就相当于测头在工件上采点。

　　脱机编程通常分为手动部分和自动部分。手动部分用来建立初始坐标系。具体操作：在CAD模型上用鼠标点击测量基准元素——通常是一个平面(至少3个点)、一条直线(至少2个点)和一个点。每测完一个元素，按键盘的“END”键，软件会自动识别元素类型并生成相应的DMIS语句。

　　第五步：建立工件坐标系

　　有了基准元素(平面、直线、点)，就可以建立工件坐标系了。操作方式是：将测量好的平面、直线、点拖放到坐标系操作区，点击“添加/激活坐标系”，软件就会生成坐标系建立语句。

　　这里有一个常见问题：建立的坐标系可能和CAD模型的原始坐标系不一致。解决方法是在坐标系操作区使用“坐标映射”功能，查看从当前坐标系到CAD默认坐标系的关系，必要时做平移或旋转调整。

　　第六步：切换程序模式进行自动测量

　　坐标系建立完成后，就可以切换到程序模式(MODE/PROG)进行自动测量了。在这之前，强烈建议先设置安全平面——选择一个平面作为测头移动时的安全高度，避免测头在两点之间移动时撞到工件。

　　接下来就可以用鼠标在CAD模型上逐一拾取需要检测的元素(圆、孔、槽等)。拾取完成后，将所有元素拖放到“测量块”，软件会自动生成完整的测量程序。

　　第七步：程序调试与评价输出

　　程序生成后，在脱机模式下运行一遍，观察图形区的测头移动轨迹是否合理、是否存在干涉。如果需要调整，可以使用软件的“路径检测”功能逐段排查。

　　评价环节将测量的元素拖放到公差操作区，评价位置度、轮廓度、同轴度等形位公差。最后使用模板生成图形报告，保存DMIS程序文件，供后续联机测量使用。

　　第二部分：虚拟找正5个致命细节——错了程序会崩

　　细节一：平移量未“激活”

　　在虚拟找正对话框中，输入平移量后必须勾选“激活”复选框，再点击“应用”，平移才会生效。很多新手只输入了数值就点确定，结果发现模型纹丝不动，以为自己操作错了，反复尝试浪费时间。记住：激活→应用→确定，三步缺一不可。

　　细节二：旋转角度方向搞反

　　NETDMIS的旋转遵循右手法则，和很多三维软件一致。但如果不熟悉，很容易把方向搞反——想转90度却转了-90度。一个实用的调试技巧是：每次只转15度，点一次“应用”看一次效果，逐步逼近目标角度，而不是一次性输入大角度。

　　细节三：忘记配置机器模型

　　如果不先在“硬件配置”中设置机器模型，点击“默认位置”按钮时会报错或无法自动计算位置。正确的顺序是：先配置机器模型→导入CAD模型→虚拟找正。这个顺序不能乱。

　　细节四：虚拟找正后未检查数模对齐

　　虚拟找正调整的是模型在机器模型中的显示位置，但零件坐标系(PCS)和CAD模型的原始坐标系之间还需要建立对应关系。正确的做法是使用“MOVE CAD TO PCS”语句或“数模对齐”功能，确保脱机编程时拾取点的坐标与实际测量时一致。

　　细节五：运动参数设置不当

　　这是一个容易被忽视但后果严重的坑。在脱机编程时，接近距离、回退距离、搜索距离等参数设置不当，会导致模拟运行时测头路径异常。建议调试阶段将移动速度设置在50mm/s以内，搜索距离设置5-6mm。程序调试完成后再根据效率需求提高速度。

　　总结

　　NETDMIS5.0脱机编程的完整流程可以概括为：硬件配置→CAD导入→虚拟找正→手动测基准→建坐标系→自动测量→评价输出。其中虚拟找正是承上启下的关键步骤，也是最容易出错的环节。五个致命细节——平移未激活、旋转方向反、忘配机器模型、数模未对齐、运动参数不当——任何一个踩中，都可能导致程序无法正常运行。下一步行动建议：按照本文的七步流程，从一个简单零件开始完整走一遍，每一步都确认无误后再增加复杂度。

　　FAQ部分

　　Q：虚拟找正做完了，但脱机模拟时测头还是从零件内部穿过去，这是哪里出了问题?

　　A：这种情况通常不是虚拟找正本身的问题，而是“数模对齐”这个步骤没有执行。虚拟找正只是调整了模型在软件界面中的显示位置和朝向，但零件坐标系(PCS)和CAD模型的原始坐标系还没有建立对应关系。正确做法是在完成虚拟找正和手动建立坐标系之后，使用“MOVE CAD TO PCS”语句，或者通过坐标系操作区的“坐标映射”功能，将CAD模型的位置映射到当前零件坐标系下。一个简单的检查方法：在数模上随便点一个点，看软件显示的坐标值是否与理论值一致。

　　Q：脱机编程的程序在模拟时正常，但上机联调时报错“测头未触发”或“搜索距离超限”，是什么原因?

　　A：这是脱机编程中最常见的“理想与现实差距”问题。模拟时数模是完美的，但实际工件存在加工误差——比如毛坯件余量不均匀、铸造件有拔模斜度、或者工件装夹位置和虚拟找正时设定的位置有几毫米偏差。解决这个问题需要合理设置“搜索距离”(SEARCH)。在NETDMIS中，搜索距离是指测头到达理论位置后如果没有触发，会继续前进的最大距离。建议将搜索距离设置为5-6mm，在调试阶段可临时加大到10-15mm，确认每个特征都能正常采到点之后再调回合理值。

　　Q：手动测量模式(MAN)和程序模式(PROG)有什么区别?什么时候用哪个?

　　A：这是两个完全不同的状态，很多新手经常搞混。手动模式(MODE/MAN)下，测头运动完全由操作者通过操纵杆控制，软件只记录采点的位置和顺序，不自动规划路径。程序模式(MODE/PROG)下，测头按照程序中的坐标指令自动运动。脱机编程的正确流程是：先在MAN模式下测量基准元素建立坐标系，然后切换到PROG模式进行自动测量。千万注意：在MAN模式下，系统不会自动启用安全平面，必须手动控制接近和回退方向，否则容易发生碰撞。

　　Q：脱机编程需要CAD模型吗?没有CAD能不能做?

　　A：有CAD模型会方便很多——可以直接在模型上点击拾取点，直观且高效。但没有CAD模型也完全可以做脱机编程。你只需要拿到工件的图纸(2D工程图)，根据图纸上的尺寸和公差要求，在软件中手动输入理论坐标值来定义测量点。这种方法被称为“图纸编程”，同样可以完成DMIS程序的编写。不过这种方式对编程人员的空间想象能力要求更高，需要自己规划每个特征的测点分布和测头角度。

　　Q：脱机编程和联机编程(自学习)各有什么优缺点?

　　A：联机编程(自学习)是指在三坐标测量机上，操作人员手动测量一遍工件，软件自动记录所有操作和采点，生成DMIS程序。优点是简单易学、直观，不需要额外的编程技能。缺点是编程时会占用测量机的时间，如果测量任务繁忙，设备利用率会下降。脱机编程是在另一台电脑上独立完成程序编写，完全不占用测量机时间，可以提前完成程序准备，测量机只负责运行程序。缺点是需要专门的软件授权和一定的编程学习成本。对于批量大、机型多的企业，脱机编程带来的效率提升非常显著。
