引言

　　如果你是一名天线或微波工程设计师，是否经历过这样的场景：为了优化一个贴片天线的馈电位置，手动调整参数、点击仿真、等待结果、再调整……如此反复数十次，一周的时间就在鼠标点击和进度条等待中悄然流逝。CST Studio Suite作为电磁仿真领域的行业标准，其强大的求解器能精确计算各类电磁问题。然而，它的图形界面在处理参数扫描、多轮迭代优化或批量建模时，效率低下的痛点尤为突出。本文将为你介绍一套经过验证的Python驱动CST自动化方案，通过一个核心脚本实现建模、仿真、优化的全流程自动化，帮你将重复劳动减少50%以上，把精力真正释放给创造性设计工作。

　　第一章：Python与CST协同——打破效率瓶颈的核心武器

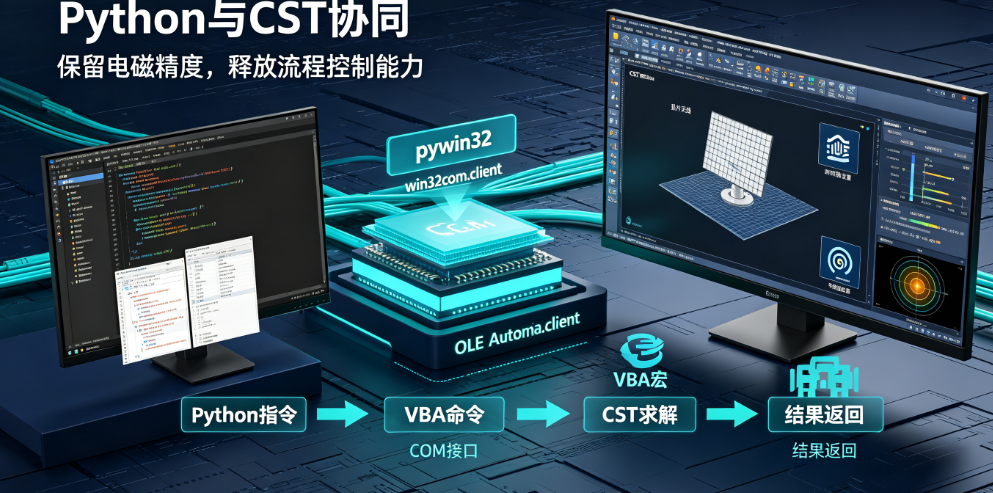

　　要理解Python如何驱动CST，需要先了解二者的底层交互机制。CST Studio Suite虽然原生脚本语言是VBA(Visual Basic for Applications)，但它同时也对外提供了基于COM(Component Object Model)架构的API接口系统，允许外部程序通过OLE Automation技术与其交互。Python凭借其丰富的生态和简洁的语法，可以通过pywin32库中的win32com.client模块连接并操控CST进程，从而实现跨语言协同仿真。这种模式的优势在于：保留了CST在电磁建模方面的专业精度，同时充分发挥Python在算法开发、数据处理和流程控制上的强大能力。自CST 2016版本起，对Python的支持逐步增强，到2024版本，更是新增了内部Python环境，用户可以直接在CST界面内运行Python脚本，无需再依赖外部IDE。

　　第二章：一套脚本，三个核心模块——把你的设计流程“代码化”

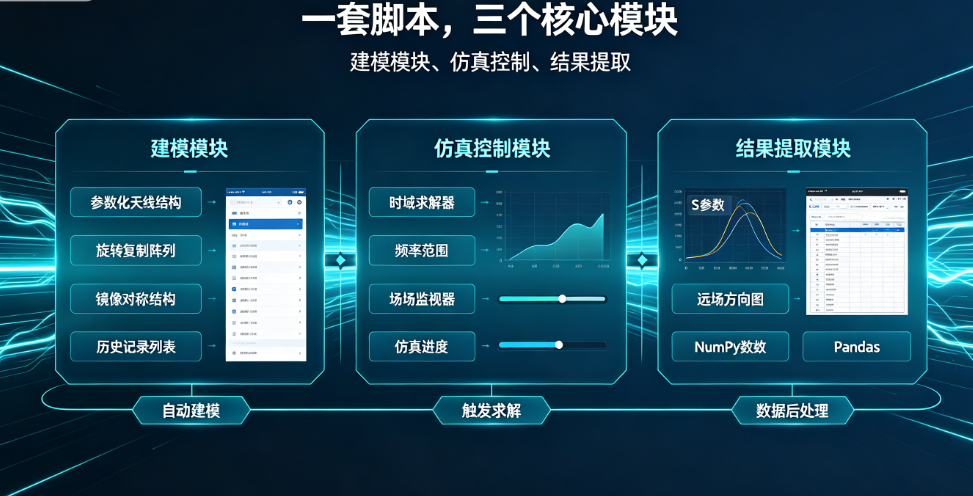

　　一套完整的自动化脚本通常包含三个核心模块。第一个是建模模块。 通过在Python中调用CST的VBA命令，可以实现全参数化的自动建模。例如，定义一个双锥天线，脚本可以依次设置仿真参数、建立振子、通过旋转复制生成阵列、再通过镜像生成对称结构，整个过程一气呵成。关键的操作方法是通过AddToHistory将VBA命令写入CST的历史列表，确保每一步操作都被记录且可追溯。第二个是仿真控制模块。 脚本可以自动设置求解器类型(如时域求解器)、定义频率范围、添加场监视器，并触发仿真运行。第三个是结果提取模块。 仿真完成后，Python通过CST Results API自动读取S参数、远场方向图等关键数据，并可直接导入NumPy、Pandas进行后续分析或可视化。

　　第三章：从“手动挡”到“自动挡”——一个T型波导优化的完整案例

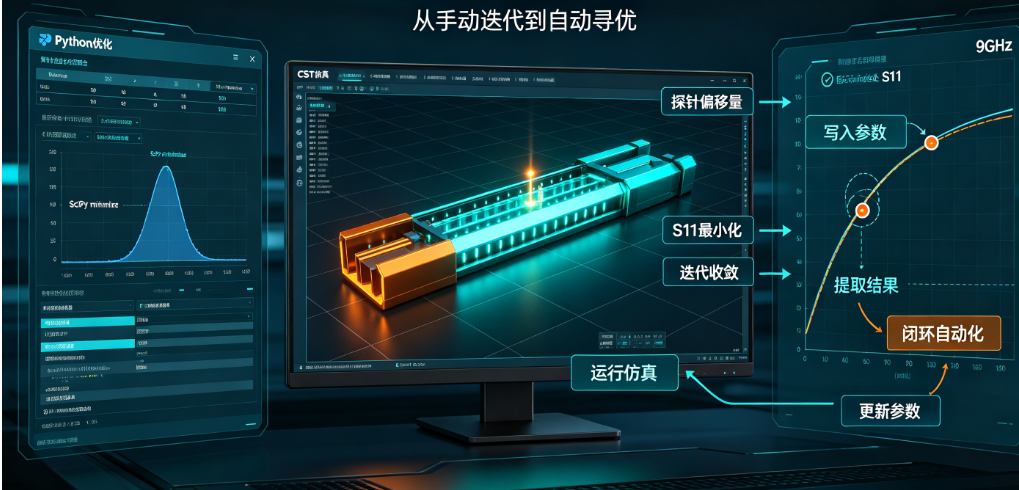

　　以一个T型波导的探针位置优化为例，可以直观看到这套流程如何工作。整个优化过程由Python脚本主导，CST仅负责“干活”的计算部分。首先，Python脚本定义一个控制函数，该函数接收一个探针偏移量参数，将其写入CST模型，然后启动求解器运行仿真，最后提取9GHz处的S11值并返回给Python。随后，优化函数(例如使用SciPy库的minimize_scalar)会多次调用这个控制函数，不断尝试新的偏移量值，直到找到使S11最小化的最优位置。整个迭代过程中，工程师只需在开始时设定好参数范围和优化目标，后续所有步骤均由脚本自动执行。这种工作流将优化周期从数天缩短至数小时，真正实现了“设计-仿真-优化”的闭环自动化。

　　常见问答

　　问：Python驱动CST，学习门槛高吗?需要精通VBA吗?

　　答：门槛并不高。核心思路是“Python指挥，VBA执行”。你不需要成为VBA专家，但需要了解CST VBA宏的基本命令结构，因为建模和设置的大部分代码仍通过VBA来实现。通常的做法是：先在CST中手动操作并录制宏，然后将录制的VBA代码复制到Python脚本中，再用Python的字符串拼接和循环能力将其参数化。如果你熟悉Python基础语法，这个转换过程并不复杂。

　　问：如果CST版本是2024之前的老版本，能用Python驱动吗?

　　答：可以。通过COM接口进行外部驱动的方式在较早版本就已经支持。CST 2024的主要更新是增加了内部Python环境，让脚本运行更方便，但外部Python调用COM接口的方式一直可用。如果你的版本在2020以上，官方推荐使用Python 3.6-3.8环境。如果版本更老，可能需要查阅该版本对应的Help文档确认COM接口支持情况。

　　问：CST自带的优化器已经很强大，为什么还要用Python做优化?

　　答：这个问题问得很好。CST自带的优化器确实能满足大多数需求。但当你需要引入AI模型(如神经网络代理模型)、需要实现高度定制化的多目标优化策略，或者需要将CST仿真与其他软件(如MATLAB、控制系统模型)进行联合仿真时，Python的灵活性和生态优势就体现出来了。此外，Python在生成海量训练数据、进行复杂后处理和可视化方面也远比CST原生工具更高效。

　　问：这套自动化方案能用在哪些具体场景?

　　答：适用范围非常广。首先是参数扫描与灵敏度分析，轻松生成数百组参数组合的结果;其次是多轮优化迭代，如天线馈点位置、介质厚度的自动寻优;再次是批量建模，例如快速生成不同拓扑结构的阵列天线;最后是构建AI训练数据集，自动生成大量“结构-性能”样本对，用于训练替代仿真模型。
